Манометр измеряет давление жидкости, газа или пара и показывает его либо стрелкой на шкале, либо электрическим сигналом на контроллер. Ошибка при подборе стоит дорого: манометр с завышенным диапазоном не заметит отклонение, а прибор без запаса по перегрузке выйдет из строя за один гидроудар. Разберём, чем показывающий манометр отличается от датчика давления, как читать класс точности и что нужно для поверки в Казахстане.
Что показывает манометр и где он нужен
Манометр измеряет давление относительно опорной точки и выражает его в барах, кПа, МПа или кгс/см². На производстве это ключевой параметр безопасности: по нему следят за котлами, компрессорами, насосами, трубопроводами пара и сжатого воздуха, гидравликой. Один бар равен примерно 1,02 кгс/см² или 100 кПа – при подборе важно не путать единицы, потому что шкалы поставляются и в барах, и в МПа.

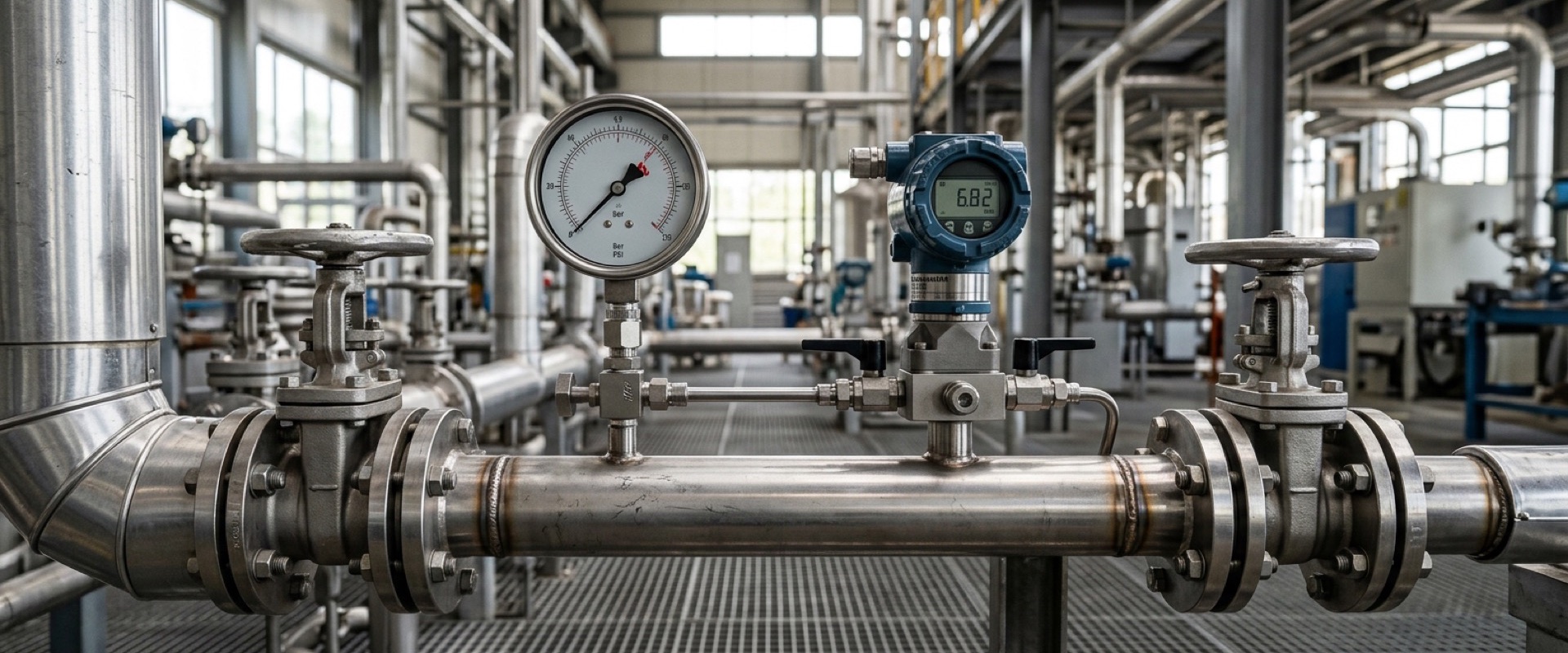

Разделяют два больших класса приборов. Механический показывающий манометр даёт визуальный отсчёт на месте и не требует питания. Электронный датчик (преобразователь) давления превращает давление в сигнал 4-20 мА или цифровой протокол и передаёт его в АСУ ТП. На современном узле обычно стоят оба: датчик для автоматики и манометр для визуального контроля.
Показывающий манометр или датчик давления – в чём разница
Выбор между стрелочным манометром и электронным датчиком определяется тем, нужен ли сигнал в систему управления. Если давление достаточно видеть глазами на месте – хватает механического манометра за небольшие деньги. Если значение должно уходить в контроллер, архивироваться и участвовать в блокировках – нужен преобразователь давления с выходом 4-20 мА или HART.
| Параметр | Показывающий манометр | Датчик (преобразователь) давления |
|---|---|---|
| Выход | стрелка на шкале | 4-20 мА, HART, цифра |
| Класс точности | 1,0-2,5 (обычно) | 0,04-0,25 (приведённая погрешность) |
| Питание | не требуется | 24 В пост. тока |
| Передача в АСУ ТП | нет | да |
| Типичное применение | местный контроль | автоматика, учёт, ПАЗ |
Для ответственных контуров – учёт, противоаварийная защита, дозирование – берут датчики Rosemount серий 2051, 3051S или 2088. Для местного контроля на трубопроводе достаточно показывающего манометра с сифонной трубкой и трёхходовым краном.
Пять видов давления: не перепутайте при заказе
Прибор всегда измеряет давление относительно опорной точки, и от неё зависит результат. Заказ манометра абсолютного давления вместо избыточного – самая частая и дорогая ошибка снабженца.
Избыточное давление
Отсчёт ведётся от атмосферного (атмосфера принята за ноль). Это 90% задач: пар, вода, сжатый воздух, гидравлика. Обозначается gauge, буква «G» или «изб».
Абсолютное давление
Отсчёт от полного вакуума. Нужно там, где важна независимость от погоды: вакуумные процессы, барометрия, ректификация. Обозначается «abs», «А».
Дифференциальное давление
Измеряет разность между двумя точками. По перепаду считают расход на сужающем устройстве, уровень в закрытом резервуаре, засорённость фильтра. Классический прибор – Rosemount 3051S.
Вакуумметрическое и мановакуумметрическое
Показывает разрежение ниже атмосферного (вакуумметр) или и разрежение, и избыток на одной шкале (мановакуумметр, например -1…+3 бар).
Гидростатическое
Погружные датчики уровня измеряют столб жидкости; давление в 0,1 бар соответствует примерно 1 метру водяного столба.
Класс точности: как выбрать и не переплатить
Класс точности – это допустимая погрешность в процентах от верхнего предела шкалы. Манометр класса 1,5 на шкале 0…10 бар ошибается в пределах ±0,15 бар в любой точке. Для технологического контроля берут 1,0-1,5, для точных измерений и лабораторий – 0,25-0,6, для учёта и калибровки – 0,15 и точнее.
| Класс точности | Погрешность от шкалы | Где применяют |
|---|---|---|
| 0,15-0,25 | ±0,15-0,25% | эталоны, поверка, учёт |
| 0,4-0,6 | ±0,4-0,6% | точные процессы, лаборатории |
| 1,0 | ±1,0% | ответственный техконтроль |
| 1,5 | ±1,5% | стандартный техконтроль |
| 2,5 | ±2,5% | грубый местный контроль |
Показывающие манометры нормируются по ГОСТ 2405, датчики давления – по ГОСТ 22520, где точность задаётся приведённой погрешностью и доходит до 0,04% у моделей Rosemount 3051S. Гнаться за максимальным классом без нужды не стоит: разница в цене между 1,5 и 0,25 может быть кратной.
Диапазон, перегрузка и запас шкалы
Рабочее давление должно попадать в диапазон от 1/3 до 2/3 шкалы. Если постоянно работать у верхнего предела, пружина манометра быстро теряет точность, а стрелка «залипает». Для давления 6 бар правильный выбор – шкала 0…10 бар, а не 0…6.
Стандартный ряд шкал: 0…0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 250; 600 бар. Отдельно смотрят перегрузочную способность – у датчиков Rosemount она достигает десятков и сотен бар выше диапазона, что защищает от гидроударов. Для пульсирующих сред (поршневые насосы) добавляют демпфер или глицериновое заполнение корпуса, гасящее вибрацию стрелки.
Сигнал 4-20 мА, HART и монтаж датчика
Токовый сигнал 4-20 мА – промышленный стандарт: 4 мА соответствует нулю шкалы, 20 мА – верхнему пределу, а обрыв линии виден как 0 мА. Протокол HART идёт поверх токовой петли и позволяет удалённо считывать диагностику, перенастраивать диапазон и вести межповерочный контроль без демонтажа. Датчики Rosemount 2051 и 3051S поддерживают 4-20 мА/HART, а также цифровые шины.
При монтаже соблюдают несколько правил: импульсную линию прокладывают с уклоном, для пара ставят сифонную (петлевую) трубку, чтобы горячая среда не доходила до сенсора, а перед прибором – отсечной вентиль или трёхходовой кран для поверки без остановки процесса. Класс защиты корпуса выбирают по условиям: IP65 для помещений, IP66/IP67 для улицы и мойки.
Гигиенические и специальные исполнения
Для пищевой промышленности, фармацевтики и ЦБП обычная резьбовая присоединительная часть не подходит – в застойных зонах скапливается продукт. Здесь применяют датчики с мембранным разделителем и гигиеническим присоединением: Rosemount 2051HT и 3051HT рассчитаны на CIP/SIP-мойку и асептические линии. Для агрессивных и вязких сред ставят разделительные мембраны из тантала или хастеллоя, для нефти и газа – панельные и высокостатические исполнения вроде Rosemount 4600 и 3051S HP, для целлюлозно-бумажной отрасли – Rosemount 2090P.
Поверка, документы и реестр СИ РК
Манометры и датчики давления – средства измерений, и на производстве они подлежат поверке. Межповерочный интервал обычно 1-2 года и указывается в описании типа. Прибор должен быть внесён в реестр средств измерений Республики Казахстан, а поверку выполняет аккредитованная метрологическая служба с выдачей свидетельства.
Для тендера и бухгалтерии поставляем полный пакет: счёт с парт-номерами, паспорт, руководство, сертификат о калибровке и сведения по реестру СИ РК. Рядом с давлением на узле часто стоят температурные передатчики – их удобно заказывать одним комплектом.
Частые ошибки при подборе манометра
Первая – заказ не того вида давления (абсолютное вместо избыточного). Вторая – шкала «впритык»: рабочее значение у верхнего предела убивает точность. Третья – игнорирование среды: для пара нужна сифонная трубка, для пульсаций – глицериновое заполнение, для агрессии – разделитель. Четвёртая – неверная присоединительная резьба (M20×1,5, G1/2, NPT1/2 – разные стандарты). Пятая – забытая поверка: без действующего свидетельства прибор нельзя применять в учёте и на опасном производственном объекте. При выборе прибора для контроля загазованности загляните и в гид как выбрать газоанализатор.
Часто задаваемые вопросы
Чем манометр отличается от датчика давления?
Манометр показывает давление стрелкой на месте и не требует питания. Датчик (преобразователь) давления выдаёт сигнал 4-20 мА или HART в систему управления. На ответственном узле ставят оба прибора.
Какой класс точности манометра выбрать?
Для стандартного техконтроля – 1,5, для ответственного – 1,0, для точных измерений – 0,25-0,6, для учёта и поверки – 0,15 и точнее. Класс – это погрешность в процентах от верхнего предела шкалы.
Как выбрать диапазон шкалы?
Рабочее давление должно лежать в пределах 1/3-2/3 шкалы. Для 6 бар берут шкалу 0…10 бар. Работа у верхнего предела быстро снижает точность и ресурс прибора.
Нужна ли поверка манометра в Казахстане?
Да. Манометр – средство измерений, межповерочный интервал обычно 1-2 года. Прибор должен быть в реестре СИ РК, поверку проводит аккредитованная метрологическая служба с выдачей свидетельства.
Что такое избыточное и абсолютное давление?
Избыточное отсчитывается от атмосферного давления (атмосфера = ноль) и нужно в 90% задач. Абсолютное отсчитывается от вакуума и применяется в вакуумных и барометрических процессах.
Что означает сигнал 4-20 мА?
Это токовый выход датчика: 4 мА соответствует нижнему пределу диапазона, 20 мА – верхнему. Обрыв линии виден как 0 мА, поэтому сигнал самодиагностируемый. Поверх него работает протокол HART.
